深入浅出 | 阿里巴巴处理千万并发访问利器——LVS

　　本文目录

　　LVS 负载均衡集群简介

　　LVS 负载均衡发展历史

　　LVS 负载均衡层次结构

　　LVS 负载均衡工作原理

　　LVS 负载均衡工作模式

　　LVS 负载均衡调度算法

　　1.1 LVS负载均衡集群简介

　　LVS是linux Virtual server的缩写，是一个虚拟的服务器集群系统，可以在unix/linux平台下实现负载均衡集群功能;

　　该项目在1998年5月由章文嵩博士组织成立，是中国国内最早出现的自由软件项目之一。

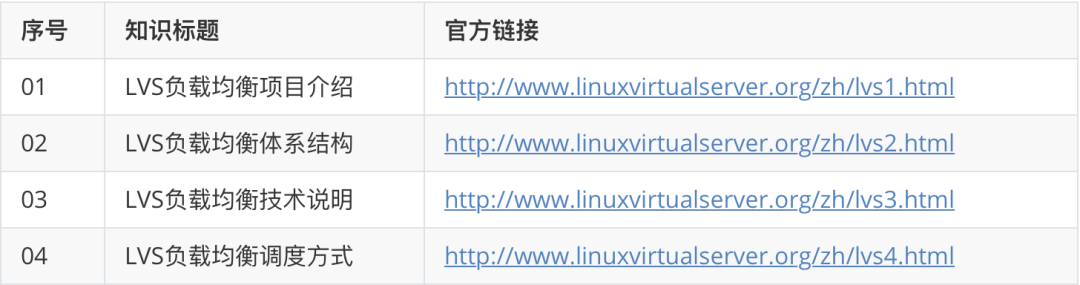

　　相关官方资料链接如下：

　　1.2 LVS负载均衡发展历史

　　早在Linux系统发布2.2内核时，LVS服务的核心组件IPVS，就已经以内核补丁的形式出现

　　从2.4.23版本开始，IPVS软件就已经合并到linux内核的常用版本的内核补丁集合

　　从2.4.24以后IPVS已经成为linux官方标准内核的一部分。

　　利用LVS实现负载均衡功能时，系统内核中的IPVS才是linux中真正实现负载均衡调度工具。

　　1.3 LVS负载均衡层次结构

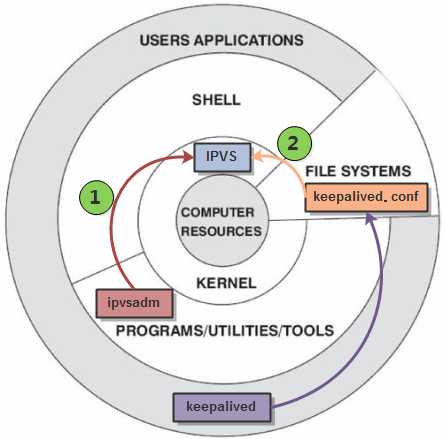

　　从下图可知，LVS负载均衡调度技术是在linux内核中实现的，因此被称为linux虚拟服务器(linux virtual server)

　　使用LVS实现负载均衡功能时，不能直接配置内核中的ipvs，而需要使用ipvs的管理工具ipvsadm进行管理;

　　或者通过keepailived软件直接管理ipvs。

　　1.4 LVS负载均衡工作原理

　　LVS集群负载均衡服务接受所有入站客户端请求，并根据调度算法决定哪个节点应该处理回复请求。

　　负载均衡器(简称LB)也被称为LVS Director(简称 director);

　　LVS虚拟服务器的体系结构如下图所示，一组服务器通过高速的局域网或者地理分布的广域网相互连接;

　　在它们的前端有一个负载调度器，负载调度器能无缝地将网络请求调度到真实服务器上，从而使得服务器集群的结构对客户是透明的;

　　客户访问集群系统提供的网络服务，就像访问一台高性能、高可用的服务器一样。

　　客户端程序不受服务器集群的影响不需作任何修改。系统的伸缩性通过在服务集群中透明地加入和删除一个节点来达到;

　　通过检测节点或服务进程故障和正确地重置系统达到高可用性。

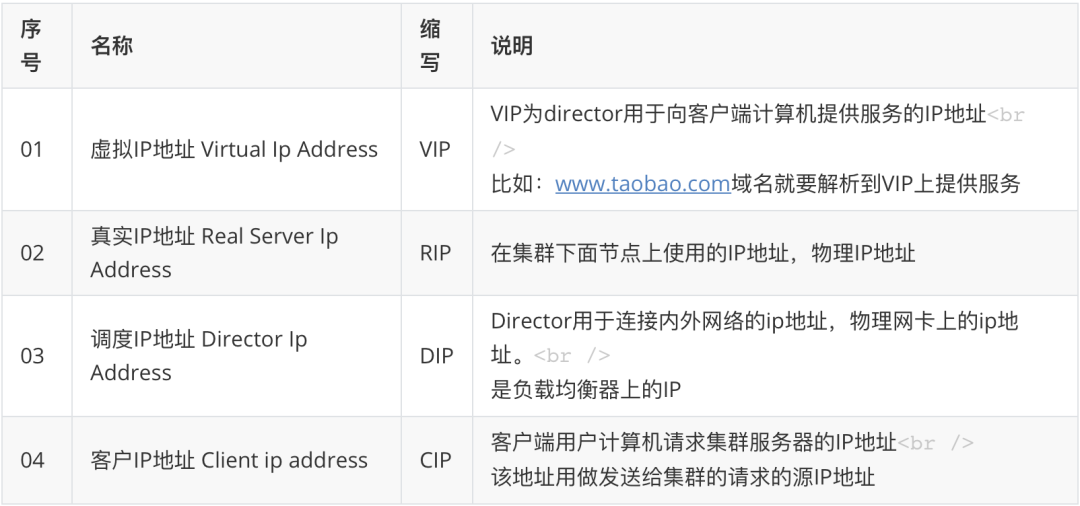

　　负载均衡网站架构组成部分术语解释：

　　LVS集群内部的节点称为真实服务器(real server)，也叫做集群节点，请求集群服务的计算机称为客户端计算机;

　　与计算机通常在网上交换数据包方式相同，客户端计算机，Director和真实服务器使用IP地址彼此进行通信。

　　1.5 LVS负载均衡工作模式

　　LVS负载均衡在进行部署使用时，具有3种常见的工作模式会应用在不同企业场景，具体工作模式为：

　　工作模式01：TUN

　　工作模式02：DR

　　工作模式03：NAT

　　01 Tun

　　英文全称为Tunneling。

　　强调说明：

　　在原有的IP报文外再次封装多一层IP首部，内部IP首部(源地址为CIP，目标IP为VIP)，外层IP首部(源地址为DIP，目标IP为RIP)

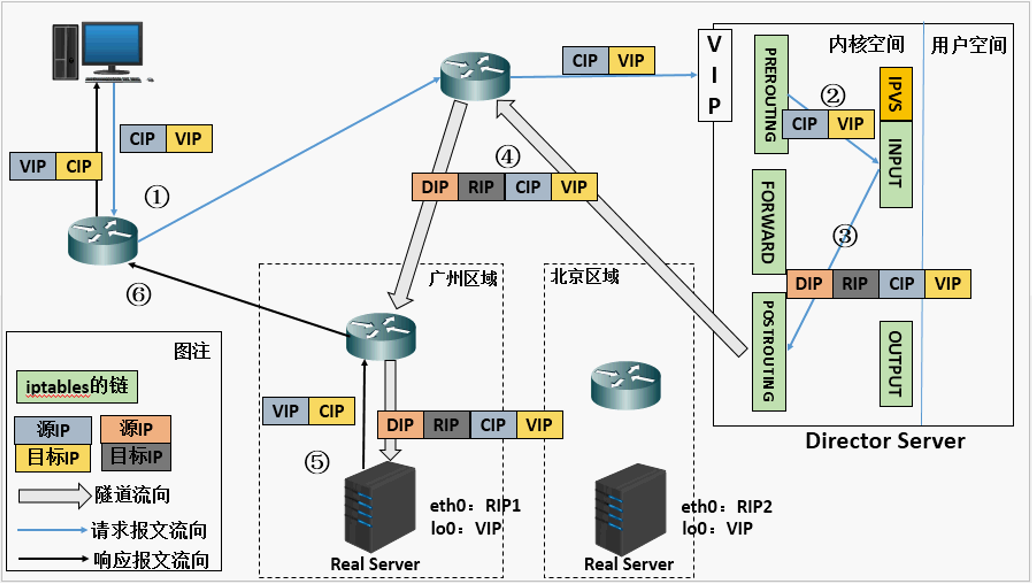

　　TUN模式工作流程：

　　1、当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。

　　此时报文的源IP为CIP，目标IP为VIP。

　　2、PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链

　　3、IPVS比对数据包请求的服务是否为集群服务，若是，在请求报文的首部再次封装一层IP报文，

　　封装源IP为为DIP，目标IP为RIP。然后发至POSTROUTING链。

　　此时源IP为DIP，目标IP为RIP

　　4、POSTROUTING链根据最新封装的IP报文，将数据包发至RS;

　　因为在外层封装多了一层IP首部，所以可以理解为此时通过隧道传输;

　　此时源IP为DIP，目标IP为RIP

　　5、RS接收到报文后发现是自己的IP地址，就将报文接收下来，

　　拆除掉最外层的IP后，会发现里面还有一层IP首部，而且目标是自己的lo接口VIP，此时RS开始处理此请求，

　　处理完成之后，通过lo接口送给eth0网卡，然后向外传递。

　　此时的源IP地址为VIP，目标IP为CIP

　　6、响应报文最终送达至客户端

　　TUN模式工作总结：

　　1、负载均衡器通过把请求的报文通过IP隧道(ipip隧道)的方式请求的报文不经过源目的地址的改写(包括mac)。

　　而是直接封装成另外的IP报文转发至真实服务器，而真实服务器将响应处理后直接返回给客户端用户

　　2、由于真实服务器将响应处理后的报文直接返回给客户端用户，因此，最好RS有一个外网IP地址，这样效率才会更高。

　　理论上：只要能出网即可，无需外网IP地址

　　3、由于调度器LB只处理入站请求的报文。因此，此集群系统的吞吐量可以提高10倍以上，但隧道模式也会带来一定的系统开销。

　　TUN模式适合LAN/WAN

　　4、TUN模式的LAN环境转发不如DR模式效率高，而且还要考虑系统对IP隧道的支持问题

　　5、所有的RS服务器都要绑定VIP，抑制ARP，配置复杂

　　6、LAN环境一般多采用DR模式，WAN环境可以用TUN模式

　　但是当前在WAN环境下请求转发更多的被haproxy/nginx/DNS调度等代理取代。

　　因此，TUN模式在国内公司实际应用的已经很少。

　　7、直接对外的访问业务，例如：web服务做RS节点，最好用公网IP地址。

　　不直接对外的业务，例如：mysql存储系统RS节点，最好用内部IP地址。

　　02 DR

　　英文全称为Direct Routing。

　　强调说明：

　　Virtual Server via Direct Routing(VS/DR)模式是通过改写请求报文的目标mac地址，将请求发给真实服务器的;

　　而真实服务器将响应后的处理结果直接返回给客户端用户，即不经过负载均衡器本身了。

　　同VS/TUN技术一样，VS/DR技术可极大地提高集群系统的伸缩性。

　　而且，这种DR模式没有IP隧道的开销，对集群中的真实服务器也没有必须支持IP隧道协议的要求

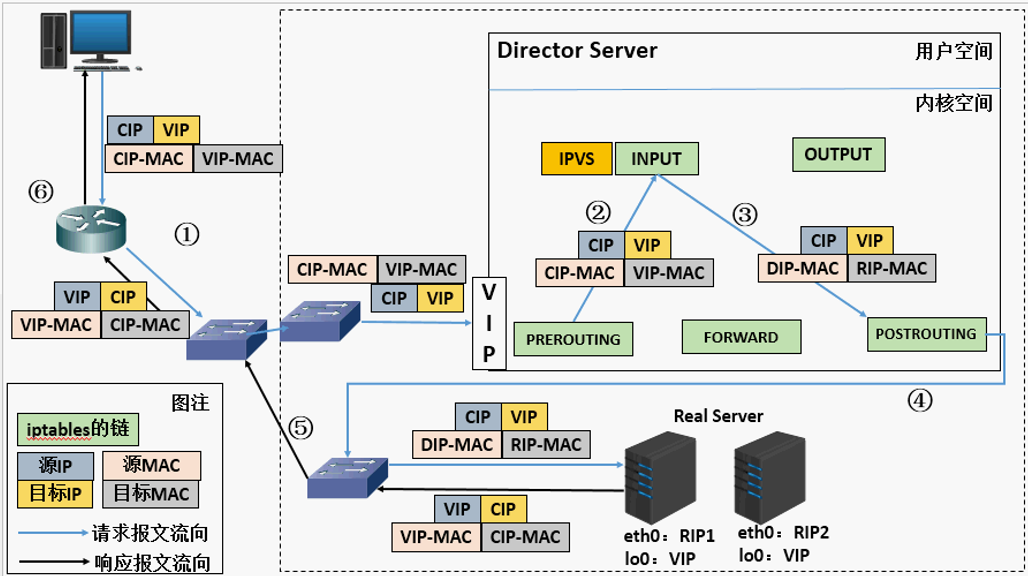

　　DR模式工作流程：

　　1、当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。此时报文的源IP为CIP，目标IP为VIP。

　　2、PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链

　　3、IPVS比对数据包请求的服务是否为集群服务，若是，将请求报文中的源MAC地址修改为DIP的MAC地址，

　　将目标MAC地址修改RIP的MAC地址，然后将数据包发至POSTROUTING链。

　　此时的源IP和目的IP均未修改，仅修改了源MAC地址为DIP的MAC地址，目标MAC地址为RIP的MAC地址

　　4、由于DS和RS在同一个网络中，所以是通过二层来传输。POSTROUTING链检查目标MAC地址为RIP的MAC地址，

　　那么此时数据包将会发至Real Server。

　　5、RS发现请求报文的MAC地址是自己的MAC地址，就接收此报文。

　　处理完成之后，将响应报文通过lo接口传送给eth0网卡然后向外发出。

　　此时的源IP地址为VIP，目标IP为CIP

　　6、响应报文最终送达至客户端

　　DR模式工作总结：

　　1、通过在调度器LB上修改数据包的目的MAC地址实现转发源IP地址仍然是CIP，目的IP地址仍然是VIP

　　2、请求的报文经过调度器，而RS响应处理后的报文无需经过调度器LB，因此，并发访问量大时使用效率很高(和NAT模式比)

　　3、至于DR模式是通过MAC地址的改写机制实现的转发，因此，所有RS节点和调度器LB只能在一个局域网LAN中(小缺点)

　　4、需要注意RS节点的VIP绑定(lo：vip)和ARP抑制问题

　　5、强调下：RS节点的默认网关不需要是调度器LB的DIP，而直接是IDC机房分配的上级路由器的IP

　　(这是RS带有外网IP地址的情况)理论讲，只要RS可以出网即可，不是必须要配置外网IP

　　6、由于DR模式的调度器仅进行了目的MAC地址的改写，因此，调度LB无法改变请求的报文的目的端口(和NAT要区别)

　　7、当前调度器LB支持几乎所有的UNIX，LINUX系统，但目前不支持windows，真实服务器RS节点可以是windows系统

　　8、总的来说DR模式效率很高，但是配置也比较麻烦。因此，访问量不是特别大的公司可以用haproxy/nginx取代之

　　(日2000W PV或并发请求1W以下都可以考虑用haproxy/nginx(LVS NAT模式))

　　9、直接对外的访问业务，例如 web服务做RS节点，RS最好用公网IP地址，如果不直接对外的业务，

　　例如 mysql存储系统RS节点，最好只用内部IP地址

　　03 NAT

　　英文全称为Network Address Translation。

　　强调说明：

　　修改目标IP地址为挑选出的RS的IP地址。

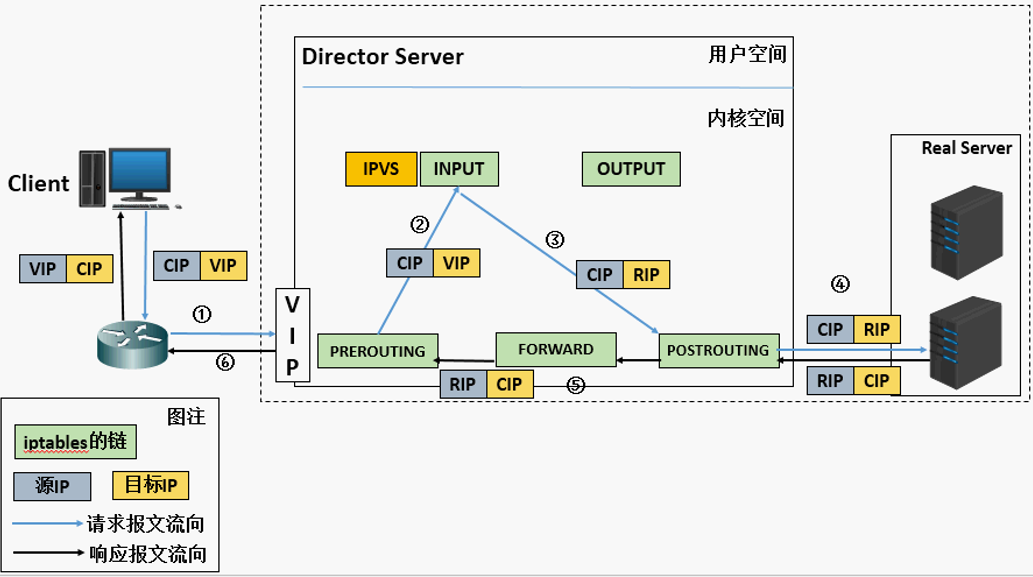

　　NAT模式工作流程：

　　1、当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。

　　此时报文的源IP为CIP，目标IP为VIP。

　　2、PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链

　　3、IPVS比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器IP，

　　然后将数据包发至POSTROUTING链。此时报文的源IP为CIP，目标IP为RIP

　　4、POSTROUTING链通过选路，将数据包发送给Real Server

　　5、Real Server比对发现目标为自己的IP，开始构建响应报文发回给Director Server。

　　此时报文的源IP为RIP，目标IP为CIP

　　6、Director Server在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。

　　此时报文的源IP为VIP，目标IP为CIP

　　NAT模式工作总结：

　　1、NAT技术将请求的报文(DNAT)和响应的报文(SNAT)，通过调度器地址重写然后在转发给内部服务器，报文返回时在改写成原来的用户请求的地址。

　　2、只需要在调度器LB上配置wan公网IP即可，调度器也要有私有LAN IP和内部RS节点通信

　　3、每台内部RS节点的网关地址，必须要配成调度器LB的私有LAN内物理网卡地址(LDIP),这样才能确保数据报文返回时仍然经过调度器LB

　　4、由于请求与相应的数据报文都经过调度器LB，因此，网站访问量大时调度器LB有较大瓶颈，一般要求最多10-20台节点。

　　5、NAT模式支持对IP及端口的转换，即用户请求10.0.0.1:80，可以通过调度器转换得到RS节点的10.0.0.2：8080

　　(DR和TUN模式不具备的)

　　6、所有NAT内部RS节点只需配置私有LAN IP即可

　　7、由于数据包来回都需要经过调度器，因此，要开启内核转发net.ipv4.ip_forward=1

　　1.6 LVS负载均衡调度算法

　　LVS的调度算法决定了如何在集群节点之间分布工作负荷;

　　当Director调度器收到来自客户端计算机访问它的VIP上的集群服务的入站请求时，Director调度器必须决定哪个集群节点应该处理请求。

　　Director调度器可用于做出该决定的调度方法成两个基本类型：

　　固定调度方法：rr wrr dh sh

　　动态调度算法：wlc lc lblc SED NQ

　　固定调度方法解释说明：

　　01 rr(轮询调度)

　　全称为Round-Robin。

　　将请求依次分配不同的RS节点，也就是在RS节点中均摊请求。这种算法简单，但是只适合于RS节点处理性能相差不大的情况。

　　02 wrr(加权轮询调度)

　　全称为weighted Round-Robin。

　　将依据不同RS节点的权值分配任务。权值较高的RS将优先获得任务，并且分配到连接数将比权值较低的RS节点更多;

　　相同权值的RS得到相同数目的连接数。

　　03 dh(目的地址哈希调度)

　　全称为Destination Hashing。

　　以目的地址为关键字查找一个静态hash表来获得需要的RS。

　　04 sh(源地址哈希调度)

　　全称为Source Hashing。

　　以源地址为关键字查找一个静态hash表来获得需要的RS

　　动态调度方法解释说明：

　　01 wlc(加权最小连接数调度)

　　全称为weighted least-Connection。

　　假设各台RS的权值依次为Wi(I=1..n),当前的TCP连接数依次为Ti(I=1..n),依次选取Ti/Wi为最小的RS作为下一个分配的RS

　　02 lc(最小连接数调度)

　　全称为least-connection。

　　IPVS表存储了所有的活动的连接，把新的连接请求发送到当前连接数最小的RS

　　03 lblc(基于地址的最小连接数调度)

　　全称为locality-based least-connection。

　　将来自同一目的地址的请求分配给同一台RS节点，如果这台服务器尚未满负荷，分配给连接数最小的RS，并以它为下一次分配的首先考虑

　　04 SED(最短的期望的延迟)

　　全称为shortest expected delay scheduling SED，基于wlc算法

　　举例说明ABC三台机器分别权重123，连接数分别是123，那么如果使用wlc算法的话一个新请求进入时他可能会分给ABC中任意一个。

　　使用sed算法后进行这样一个运算A(1+1)/1 B(1+2)/2 C(1+3)/3,根据运算结果，把连接交给C

　　05 NQ(最少队列调度)

　　全称为never queue scheduling NQ，无需队列

　　如果有台realserver的连接数=0就直接分配过去，不需要再进行sed运算
